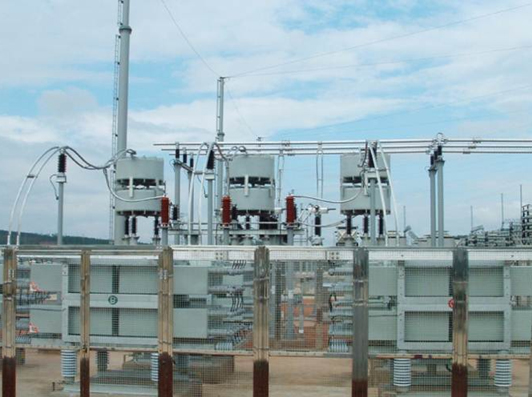

TCR型LGPE-SVC動態無功補償裝置

晶閘管相控電抗器（TCR，Thyristor Controlled Reactor）SVC靜止型動態無功補償裝置是現在市場上用于電能質量治理應用范圍最廣，投運機臺數最多的高壓電能治理設備。SVC運用數字化控制系統控制晶閘管閥組導通角的大小，控制流過相控電抗器電流的大小，從而控制相控電抗感性無功輸出。從而達到平滑快速響應輸出系統所需無功的目的。
◆ 產品鏈接

技術特點: ◆全數字化控制系統，響應時間小于10ms，觸發角控制精度達到0.01電角度級別，實現快速平滑調節無功功率；
◆控制系統對裝置各部分進行運行狀態監測和自診斷，對各種異常狀態發出告警信號和可靠保護；
◆控制方式靈活，可實現三相同時控制、分相控制和三相平衡化等多種控制方式，根據斯坦梅茨原理實現分相調節，對三相負荷不平衡進行平衡化處理，抑制電網負序電流分量；
◆監控系統滿足Modbus/TCP/IP/電力104規約/IEC61850協議，與上級綜合自動化系統進行通訊，可實現遠程監控和設置；
◆閥組采用進口原裝ABB公司晶閘管，光電觸發方式，高電位板高壓取能，具有高效的dv/dt，di/dt保護、均壓保護、BOD保護、晶閘管監測功能；
◆晶閘管散熱采用獨特的熱管自冷技術或純水冷卻技術，高效熱管自然冷卻晶閘管結構簡單，實現了免維護運行，密閉式循環純水冷卻系統，對大容量閥組有良好散熱性能；
◆采用專業的美國ETAP電力分析軟件進行濾波器的設計仿真和方案的校驗。
